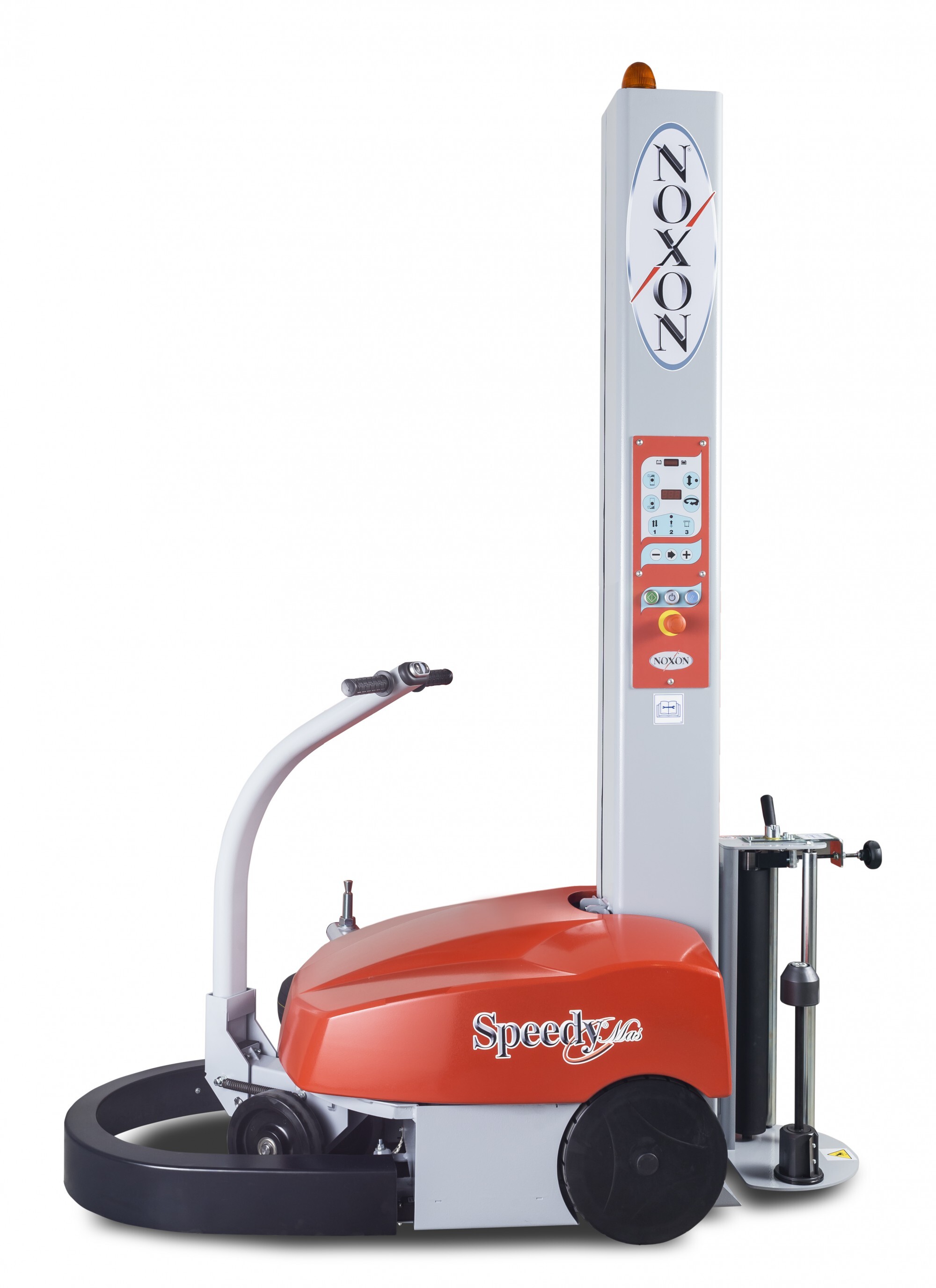

Samojezdna owijarka do palet Level 1 Noxon Speedy Mas

Mobilność i brak ograniczeń standardowych owijarek do palet

Gwarancja
Gwarancja: do 8 lat
Producent
Producent: NOXON
Cena
Cena: 5.380 Euro
Realizacja
Realizacja: 1-2 dni roboczych
Wydajność
Wydajność: do 160 palet
Redukcja CO2
Redukcja CO2: 7%

Najważniejsze informacje

Samojezdna owijarka do palet Level 1 Noxon Speedy Mas

Zanim dokonasz wyboru, kilka słów od nas

Nie konkurujemy najniższą ceną.
Konkurujemy jakością, która w dłuższej perspektywie wygrywa bez dyskusji.

Jesteśmy wyspecjalizowani w tym, czym się zajmujemy, a nasza oferta nie jest przypadkowa.

Nie oferujemy maszyn wyprodukowanych w Chinach — świadomie i bez wyjątków.
Nie współpracujemy również z producentami, którzy obniżają poziom wykonia kosztem jakości, niezależnie od tego, czy produkują w Azji, czy w Europie.

Wszystkie maszyny w naszej ofercie powstają w czołowych europejskich zakładach produkcyjnych, zgodnie z rygorystycznymi normami jakości i bezpieczeństwa.
To bezpośrednio przekłada się na ich trwałość, powtarzalność pracy i niezawodność.

Naszym standardem nie jest „dobrze”.
Naszym standardem jest brak kompromisów.


Dlatego wybieramy wyłącznie maszyny:
• bezawaryjne,
• solidnie wykonane,
• proste w obsłudze,
• przystosowane do pracy ciągłej (non-stop).


Tak — nasze maszyny są droższe w zakupie.
To naturalna konsekwencja jakości, a nie przypadek.

Na rynku dostępne są tańsze rozwiązania — zarówno z Chin, jak i od producentów, którzy próbują konkurować ceną, schodząc do tego samego poziomu wykonania.
Efekt jest przewidywalny: słabsze komponenty, krótsza żywotność i ograniczone zaplecze serwisowe.

W praktyce oznacza to jedno: awarie, wymiany części, przestoje i problemy z dostępnością komponentów.

My działamy inaczej.
Oferujemy wyłącznie sprawdzone maszyny produkowane w Europie, z realnym dostępem do części i wsparcia serwisowego.

Efekt końcowy:
• brak częstych awarii,
• brak kosztownych napraw,
• ciągłość pracy,
• wyłącznie planowa konserwacja.

Jeżeli szukasz najtańszego rozwiązania — rynek ma ich wiele.
Jeżeli szukasz najlepszego — jesteś we właściwym miejscu.

Porada

Owijarka samojezdna, którą oferujemy, jest produkowana przez największą europejską fabrykę i pozostaje w nieprzerwanej sprzedaży od 2010 roku.
To potwierdza jej dopracowanie konstrukcyjne oraz stabilność rozwiązania w długim okresie użytkowania.

Konstrukcja tej owijarki — podobnie jak innych modeli tej fabryki — została zaprojektowana z naciskiem na prostotę obsługi oraz łatwy dostęp do wszystkich kluczowych elementów wymagających konserwacji.

Dzięki przemyślanej budowie urządzenie jest dobrze oceniane przez operatorów i skutecznie eliminuje konieczność ręcznego owijania palet, które jest pracą uciążliwą i mało efektywną.


Jeżeli w Twojej firmie owijasz towar nieskomplikowany pod względem typu ładunku, do 25 palet na dobę, to zakup tej maszyny będzie dobrą inwestycją.

Jest to najtańszy model owijarki samojezdnej z naszej oferty, posiada wyłącznie podstawowe funkcje ale uwaga...


Jeżeli wiesz lub zakładasz, że ilość owijanych palet będzie systematycznie wzrastać i znacznie przekroczy 30 palet na dobę np. przedział 40-60 max 100, to zakup tej maszyny będzie błędem ponieważ do owijania dużej ilości palet służą maszyny, które są wyposażone w moduły oszczędzania folii, w takim przypadku od razu zainwestuj w model X4 312.
Jeżeli zakładasz owijanie 100-400 palet na dobę, kategorycznie wybierz model X5 314.

Dla kogo jest ten produkt

  • chcesz posiadać jedną owijarkę, która jest mobilna, wszędzie dojedzie
  • masz nieproblematyczny produkt do owijania
  • jeżeli po ułożeniu towaru na palecie od razu na miejscu musisz ją owinąć
  • jeżeli chcesz owijać swoje palety na zewnątrz hali, pod warunkiem, że nie ma śniegu i nie pada deszcz, nie jest ślisko a posadzka jest płaska np. kostka brukowa lub asfalt
  • posiadasz palety, których masa przekracza 2500 kg
  • posiadasz do owijania palety, których wielkość przekracza normy i złamiesz przepisy BHP [towar nie może wystawać poza obrys talerza a wysokość ceny owijarki o średnicy talerza 2600 mm i powyżej jest zbyt wysoka]
    lub
  • nie chcesz kupować owijarki ze stołem np. o średnicy 2200/2400 mm, ponieważ niestandardowe wymiary palet stanowią tylko kilka procent dziennej produkcji
  • jeżeli po zbudowaniu palety musisz ją od razu owinąć w tym samym miejscu ponieważ w przeciwnym razie podczas trasnportu towar spadnie z palety

Jakie problemy rozwiązuje

  • nie wymaga posiadania siły fizycznej
  • to maszyna dojeżdża do miejsca owijania
  • nie zabiera miejsca, po owinięciu palet można ją schować do kąta
  • nie trzeba kupować maszyny o dużej średnicy talerza aby spełnić przepisy BHP
  • owija towar, ułożony bezpośrednio na posadzce
  • nie ma ograniczenia masy maksymalnej palety
  • nie ma ograniczenia długości i szerokości maksymalnej palety

Korzyści biznesowe



  • zadowolony pracownik, którego nie bolą plecy
  • oszczędność czasu [owijanie trwa 1-2 minut, ilość palet x czas]
  • folia maszynowa jest tańsza od folii ręcznej
  • folię maszynową rzadziej się wymienia, ma większy nawój
  • powtarzalność i estetyka owijania jakiej nie osiągnie nawej najlepszy pracownik
  • baterie o długiej żywotności [6-8 lat nie jest niczym nadzwyczajnym]
  • redukcja ryzyka uszkodzeń w transportcie i reklamacji z tym związanych



Zasada działania



  • owijarka posiada baterie, dzięki którym ma napęd
  • ruchomy dyszel jest skrętny i operator może dzięki temu bardzo łatwo manewrować maszyną
  • na końcu dyszla skrętnego w wygodnym miejscu, idealnie pod ręką umieszczone są dwa guziki: Do przodu oraz Do tyłu
  • maszyna prowadzi się idealnie, możesz ustalić z jaką prędkością będzie się poruszać za Twoim pracownikiem
  • operator podjeżdża owijarką do palety, zaczepia folię, wciska guzik Start, maszyna wykonuje owijanie a Twój pracownik podczas owijania maszyny może wykonać inną pracę

Obsługa



  • kobieta, mężczyzna
  • nie wymaga siły fizycznej
  • panel sterujący tak prosty, że zrozumie go każdy
  • regulacja siły opięcia folią, prosta i intuicyjna, można zmieniać podczas pracy maszyny

Standardowe opcje dodatkowe



  • białe koła, niebrudzące posadzki
  • baterie o większej pojemności
  • koło prowadzące o większej średnicy do produktów nieznacznie wystających poza obrys palety lub do produktów głębiej ułozonych na palecie
  • podwójne koła prowadzące, dostosowujące się do nieregularnego kształtu palety
  • mocowanie folii stretch tzw. beztubowej

MASZYNA A TYP OBSŁUGIWANEGO ŁADUNKU

Owijarki do palet wizualnie są do siebie bardzo podobne, w rzeczywistości mechanicznie, elektronicznie i programowo diametralnie i skrajnie różnią się między sobą.

Maszynę dobiera się do rodzaju owijanych ładunków.
Osoba nie posiadająca wiedzy na temat tych konkretnie maszyn i ich szczegółów doposażenia może bardzo łatwo popełnić błąd który:

  • dla firmy przyniesie długofalową stratę finansową kierując się jedynie niską ceną zakupu
    [najczęściej nieświadomie? popełniany i najbardziej kosztowny błąd, o którym właściciel firmy nie wie, że został popełniony, czyli strata np. 30-40.000 PLN netto w skali roku przy zołożeniu tylko 100 owijanych palet na dobę]

  • nie zapewni odpowiedniego bezpieczeństwa towaru na czas transportu co przyczyni się do zwiększenia zamiast zminimalizowania zgłoszeń reklamacyjnych.


Aby ułatwić Państwu poprawny wybór maszyny przedstawiamy poniżej wizualizację ładunków, które zostaną perfekcyjnie owinięte przez owijarkę Level 1 Noxon Speedy Mas:

  • paleta nr. 1
  • paleta nr. 2
  • paleta nr. 3
  • paleta nr. 4

Przy założeniu:
Minimalny wymiar ładunku L 800 x W 600 mm, preferowany 1200 x 800 mm
Maksymalny wymiar ładunku L x W bez ograniczeń.
Minimalna wysokość ładunku 500 mm [można obnizyć kosztem wysokości maksymalnej].
Maksymalna wysokość ładunku 2200 mm.
Minimalna masa ładunku 100 kg.

Jeżeli potrzebujecie Państwo konsultacji lub posiadacie nietypowe rodzaje ładunków prosimy o kontakt z naszymi specjalistami.

BATERIA TRAKCYJNA

Parametry


Wydajność po pełnym cyklu ładowania do 300 Euro palet H 1500 mm
Typ baterii: żelowa, fabrycznie zamknięta, bezobsługowa, 2 szt
Pojemność baterii 80 Ah
Czas ładowania, pełny cykl 6 h
Zintegrowana ładowarka z długim kablem, zasilanie 230 V
Pobór prądu ładowarki baterii standardowych 1,7 A

Maszyna wyposażona jest w zabezpieczenie niepozwalające na rozładowanie baterii poniżej jej granicy bezpieczeństwa
W przypadku długiego okresu przestoju maszyny np. okres urlopowy, sugerujemy naładowanie baterii do pełna i rozłączenie wtyczki Andersona.

Zdjęcie poglądowe, przedstawia amerykańską baterię INVENTUS Li-Ion 60 lub 90 Ah, wykorzystywaną w robotach Level 5, 6 i 7

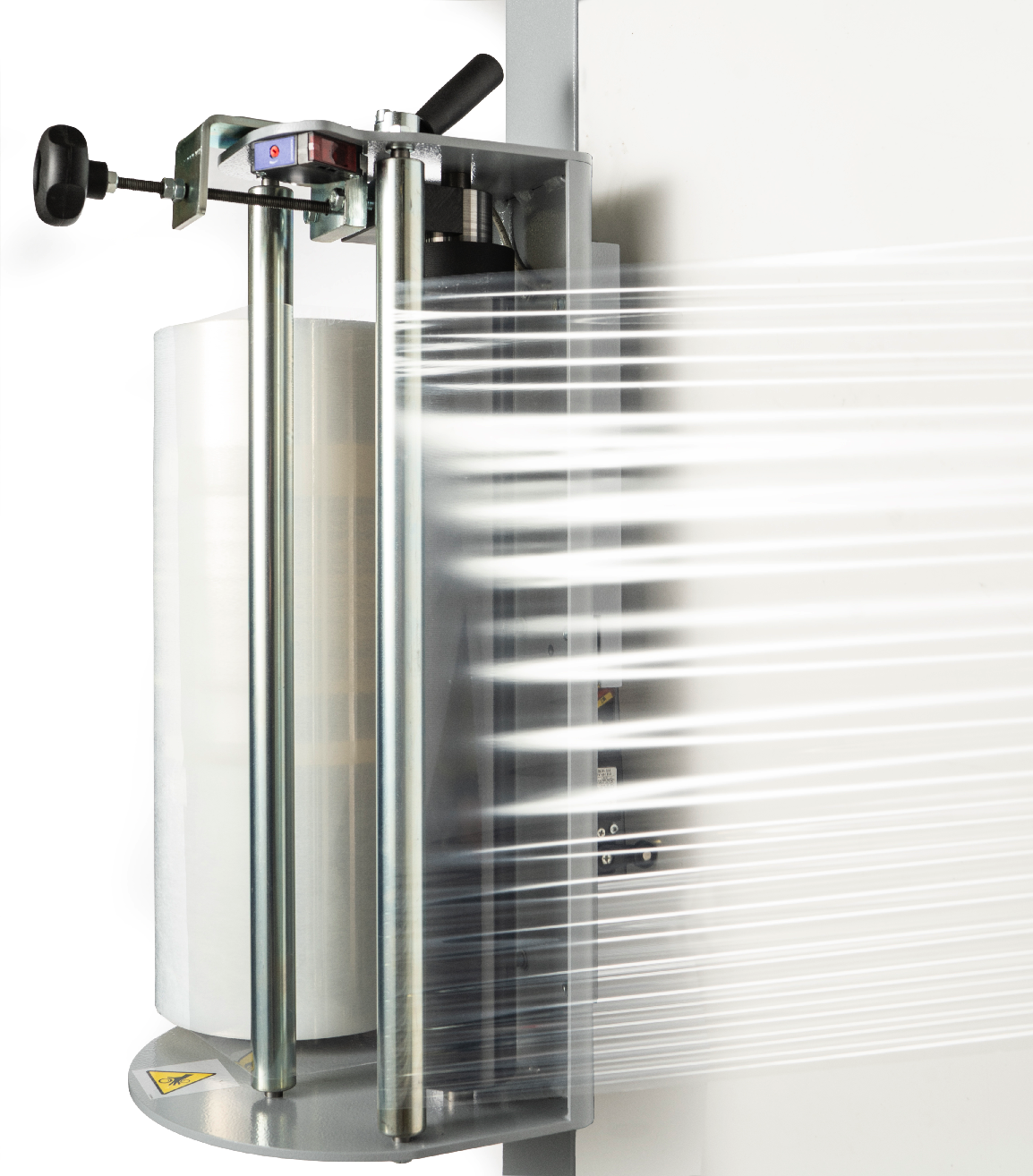

GŁOWICA WYDAJĄCA FOLIĘ STRETCH



MECHANICZNA


Dzienna ilość owijanych palet <25
Oszczędność zużycia folii na paletę – brak, zużycie porównywalne do owijania ręcznego wykonanego w perfekcyjny sposób
Obsługiwany typ folii – maszynowa, Standard
Średnica wewnętrzna tubusu – 76 mm

Maksymalna masa rolki folii stretch – 20 kg

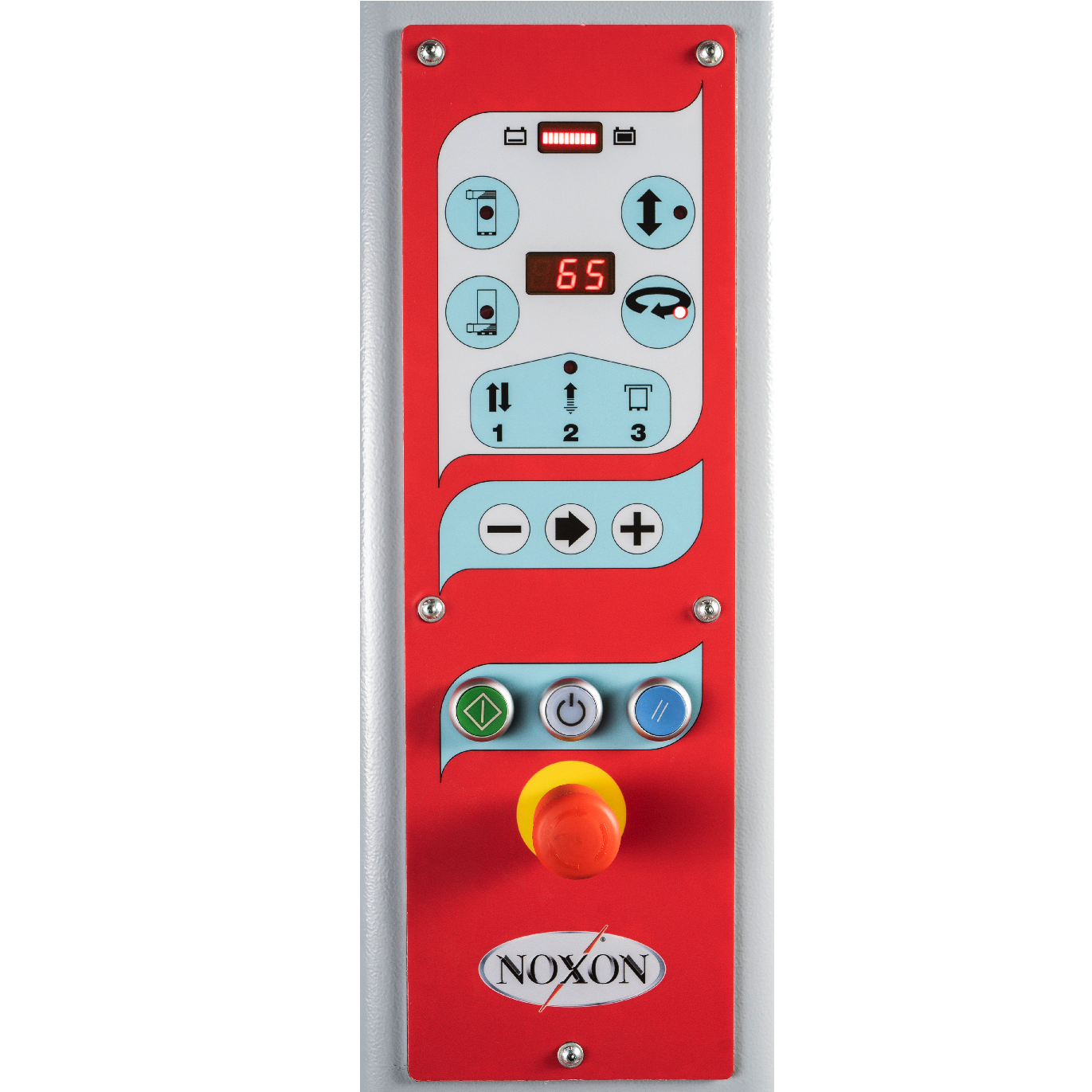

PANEL STERUJĄCY

WYBÓR CYKLU OWIJANIA

1. Automatyczny, czyli owijanie od dołu do góry i w dół

2. Pojedynczy, czyli owijanie tylko od dołu do góry

3. Wodoodporność

  • owijanie od dołu do góry,
  • fotokomórka odczytuje górną warstwę towaru,
  • robot zatrzymuje się w miejscu,
  • głowica z zamontowaną rolką folii stretch zjeżdza w dół 30 cm [regulowane],
  • maszyna wchodzi w tryb Pauza, nie uruchomi się ponownie jeżeli operator nie wciśnie guzika Start,
  • operator narzuca płachtę z folią,
  • operator wciska guzik Start,
  • owijarka rozpoczyna owijanie w górę - dowija nałozony kaptur,
  • owijarka po osiągnięciu górnej wysokości palety rozpoczyna owijanie w dół,
  • paleta bez możliwości kontaktu z wodą od góry i od boków.


REGULACJE PRĘDKOŚCI

  • Obrotowej robota na około palety
  • Poruszania się wózka z folią stretch podczas całego procesu owijania


WZMOCNIENIE PALETY

  • Dodatkowe obroty wzmacniające dołu palety [1-10]
  • Dodatkowe obroty wzmacniające górę palety [1-10]


REGULACJE WYSOKOŚCI

  • Automatyczne wykrywanie wysokości palety, fotokomórka odczytuje wysokość palety
  • Regulacja wyjścia folii ponad wysokość palety [czasówka] w celu wyjścia folii o X lub XX cm ponad górną warstwę towaru


ROZŁOŻENIE SIŁ NAPIĘCIA FOLII NA PALECIE

  • Regulacja siły opinania folii na całej palecie, pokrętło

STATYSTYKA

  • Łączna ilość owiniętych palet
  • Dzienna ilość owiniętych palet

DODATKOWE CECHY

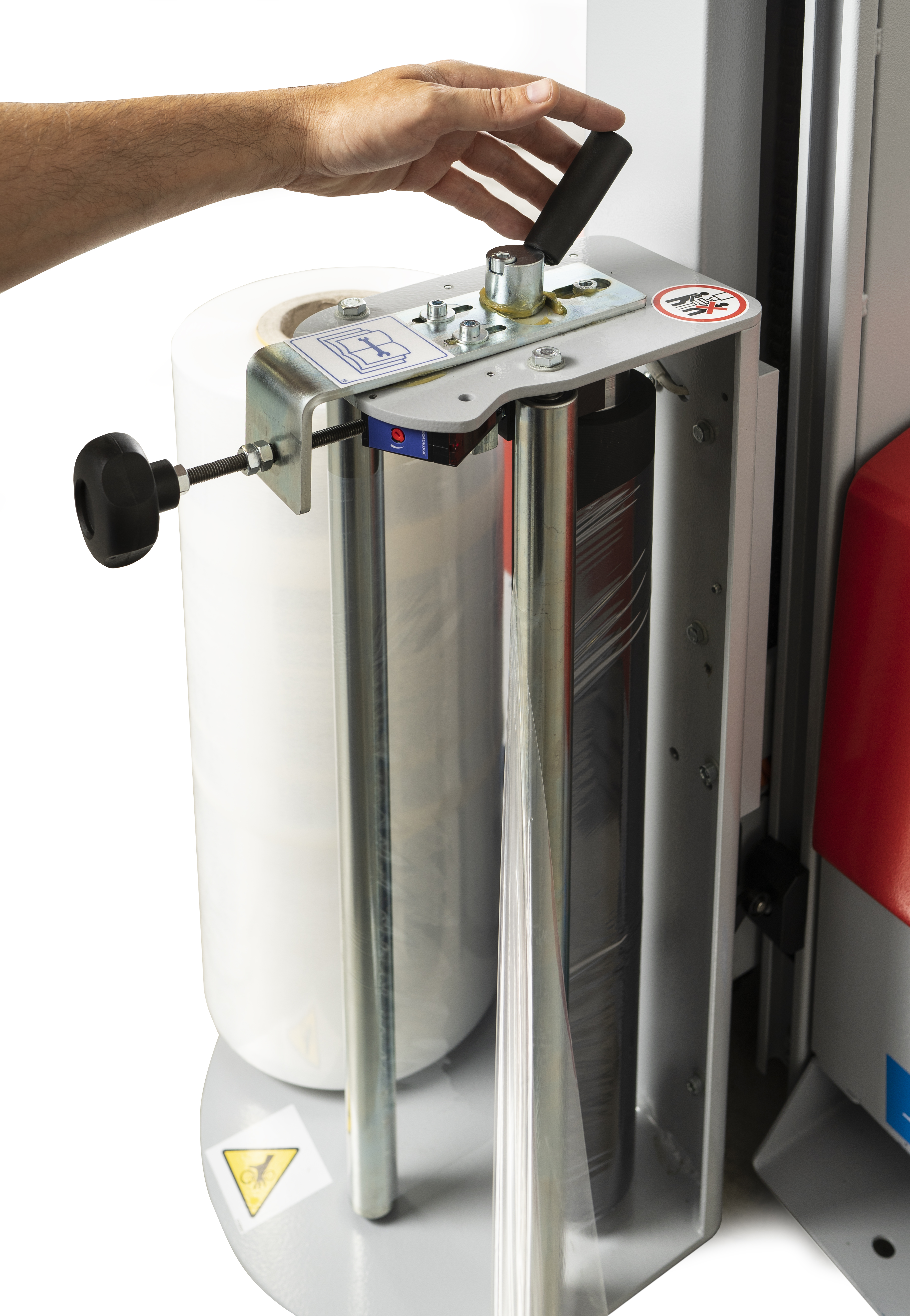

W górnej części konstrukcji głowicy wydającej folię stretch operator ma do dyspozycji:

  • pokrętło do regulacji napięcia folii stretch,
  • rączkę do wysprzęglenia rolki odpowiedzialnej za napięcie folii, używa się w celu szybkiego i łatwego przewinięcia folii w przypadku jej zerwania lub po założeniu nowej
  • regulację mocy fotokomórki Datalogic, Sick lub Wenglor, która pozwala na automatyczne wykrywanie wysokości palety
    regulacja mocy z reguły ustalana jest jeden raz, ten podczas uruchomienia maszyny w Państwa firmie

Jeżeli operator nie chce lub nie ma czasu na jazdę wózkiem pomiędzy halami, maszyna może być przewożona wózkiem widłowym na duże odległości.

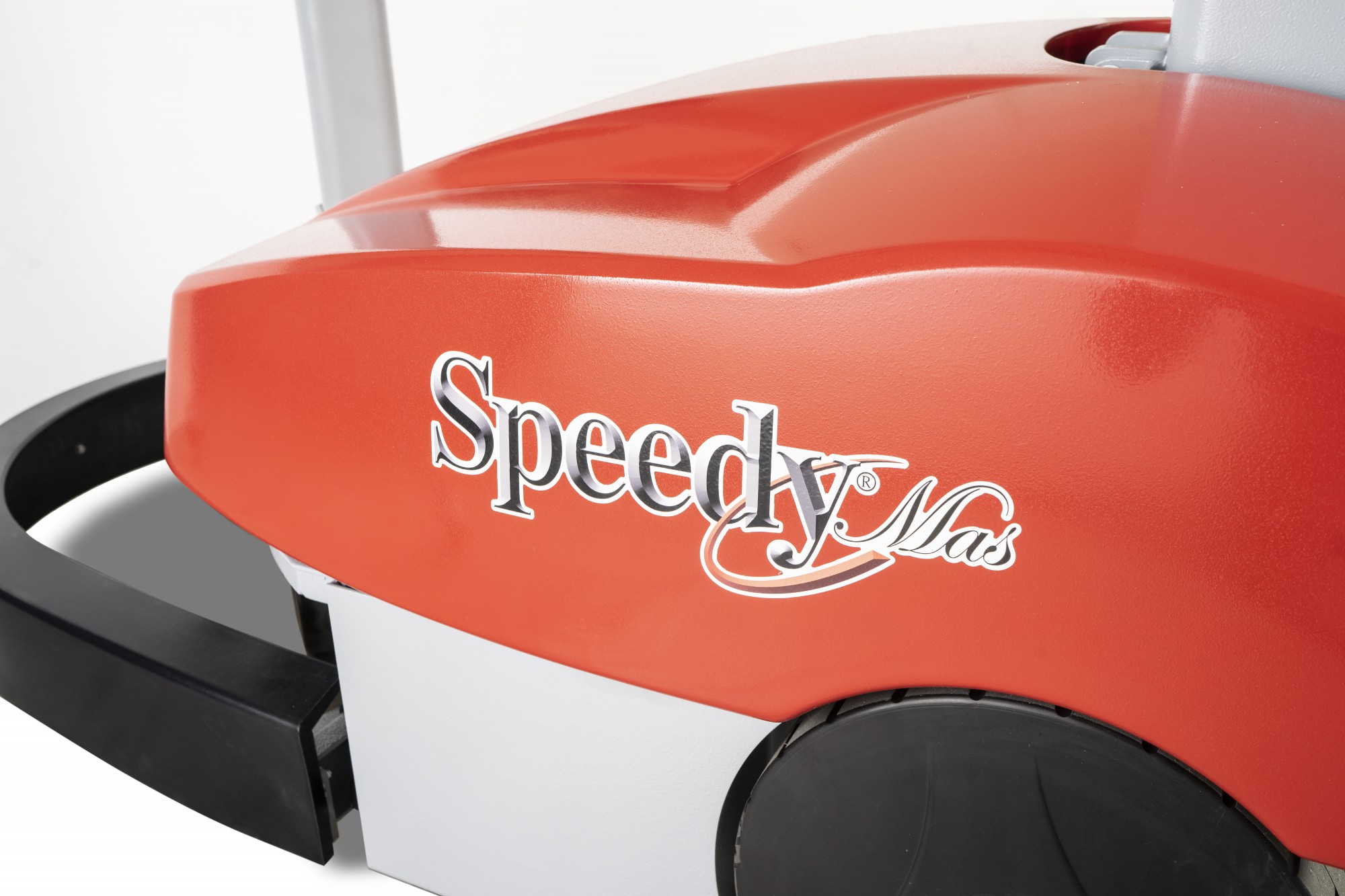

Ma bardzo wystrzymały szkielet a jej konstrukcja zostałą przewidziana do pracy non-stop.

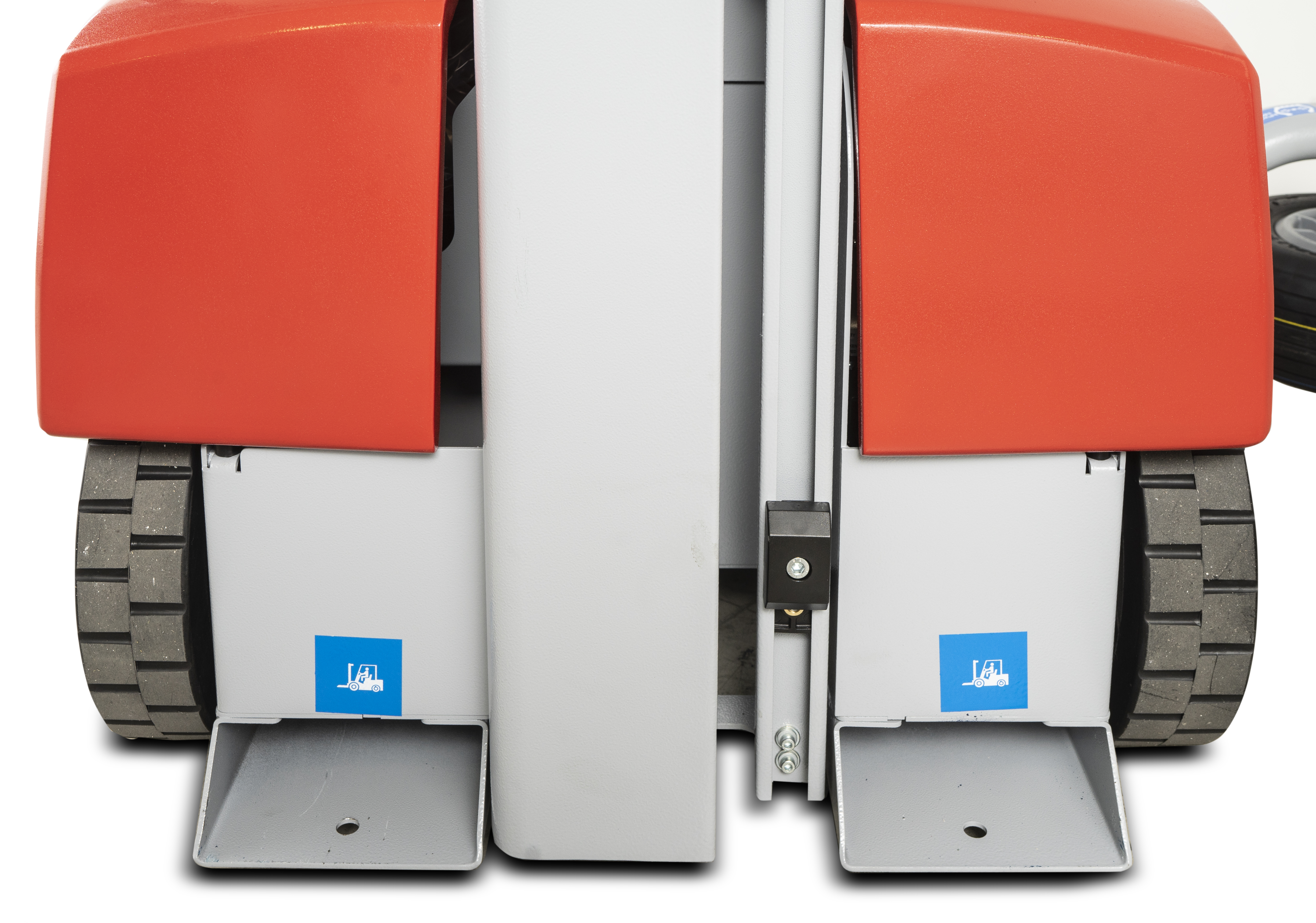

W tylnej, dolnej części znajdują się kanały widłowe z ogranicznikiem głębokości wjazdu.
Operator podjeżdza wózkiem, wprowadza widły, podnosi maszynę, bierze na siebie i może jechać w docelowe miejsce.

Pod szybko otwieralną [zawiasy] i wytrzymałą pokrywą znajdują się:

  • części sterujące,
  • bezpieczniki,
  • ładowarka sieciowa 230 V z długim i wytrzymałym kablem zasilającym,
  • dwie baterie trakcyjne
  • wtyczka Andersona do rozłączania zasilania na czas przestoju maszyny np. na okres urlopowy [naładować baterie trakcyjne do pełna i odłączyć, brak minimalnego poboru prądu na stan gotowości /czuwania]
  • sprężyna dyszla z trzystopniową regulacją siły napiącia

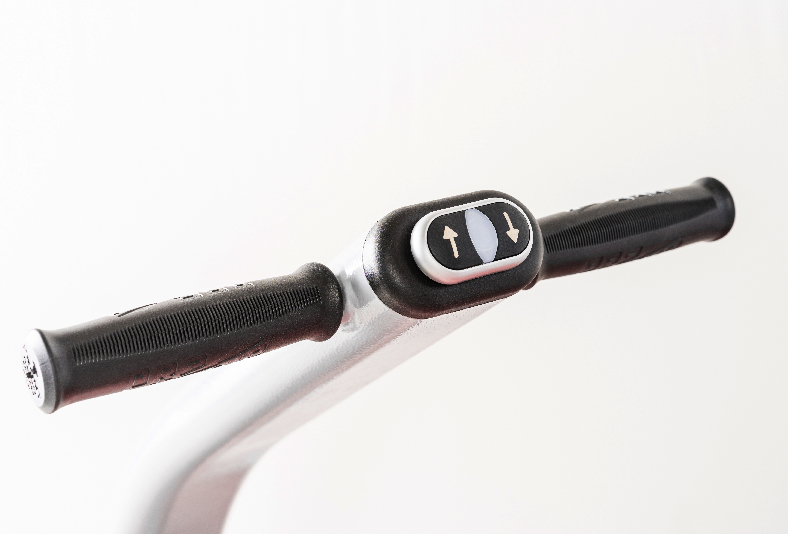

Konstrukcja dyszla prowadzącego, wykorzystywana do przemieszczania robota pomiędzy miejscami paletowymi, pozwala na ergonomiczny chwyt.
Pomiędzy gripami kierownicy, w naturalnie położonym miejscu pod kciuka znajdują się przyciski Do przodu i Do tyłu.
Dyszel oczywiście jest ruchomy Góra / Dół / Lewo / Prawo, ruch jest bardzo płynny, nie wymaga użycia jakiejkolwiek siły.
Maszyna prowadzi się fantastycznie.

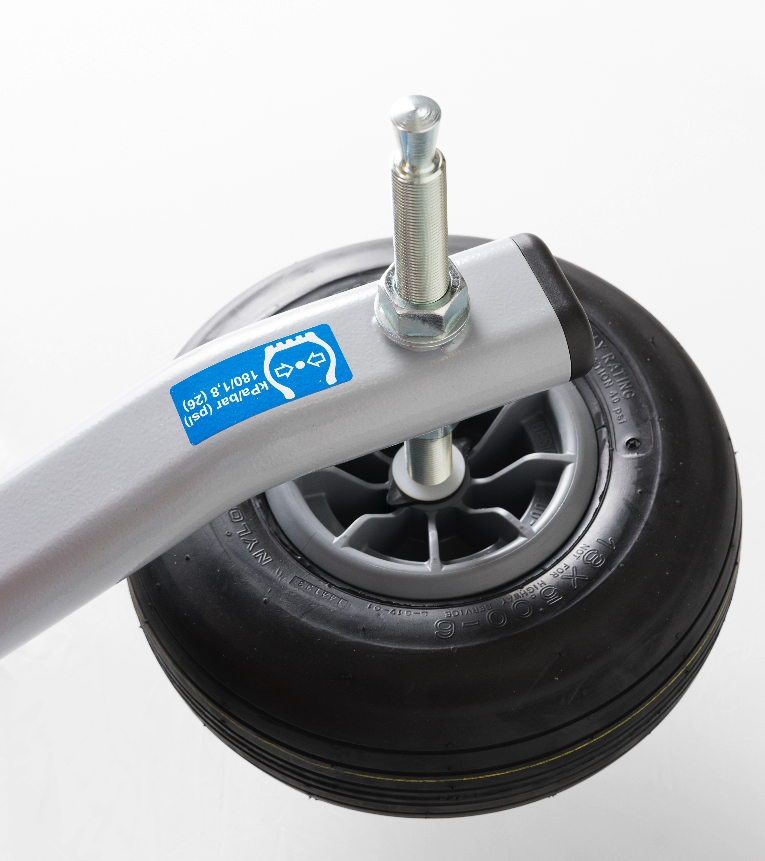

Koło stykowe posiada regulację położenia w pionie dzięki czemu można zdecydować, czy koło prowadzące jeżdzi po towarze czy po konstrukcji palety.
Wymiar 13 x 5.0 x 6 pozwala na łatwe wybieranie nierówności a sprężyna naciągowa o trzystopniowej regulacji siły pozwala na dostosowanie siły nacisku koła na powierzchnię stykową.
Dzięki zastosowaniu sprężyny koło trakcyjne podczas pracy w szczególności przy maksymalnej prędkości obrotowej owijarki nie podskakuje a robot nie traci kontaktu z paletą.

BHP
Gumowy zderzak zamontowany w przedniej części maszyny; widoczny po lewej stronie zdjęcia, służy do natychmiastowego zatrzymania maszyny w miejscu w trybie awaryjnym, natychmiast po zetknięciu się z przeszkodą.
Wielokrotnie podczas uruchomień maszyn jesteśmy "zmuszani" przez Dział BHP do wkroczenia w obszar działania maszyny podczas jej pracy na pełnych obrotach, za każdym razem maszyna przechodzi testy BHP.
Zderzak jest gumowy, w środku posiada stalową sprężynę, podłączony jest do czujników.
Pomimo tego, że jest elastyczny nigdy nie włącza się samoistnie nawet gdy posadzka jest nierówna lub jest wyboista.

Materiały do pobrania i dane techniczne

Dane techniczne



Wysokość owijanych palet 500-2200 mm lub po modyfikacji 300-2000 mm
Minimalny wymiar palety 800x600 mm
Maksymalny wymiar palety bez ograniczeń
Minimalna masa palety 80 kg
Maksymalna masa palety bez ograniczeń, w przypadku boku towaru o długości powyżej 5000 mm użyj robota Level 5, 6 lub 7
Możliwość owijania produktów o kształcie cylindra nie, użyj do tego celu robota Level 5, 6 lub 7
Możliwość owijania produktów bez palety tak, pod warunkiem, że boki produktów są płaskie w miejscu styku z kołem prowadzącym
Wysokość rozpoczęcia owijania regulowana, minimum to 20/30 mm od poziomu posadzki
Wymiary maszyny Podane wyżej w Instrukcji obsługi
